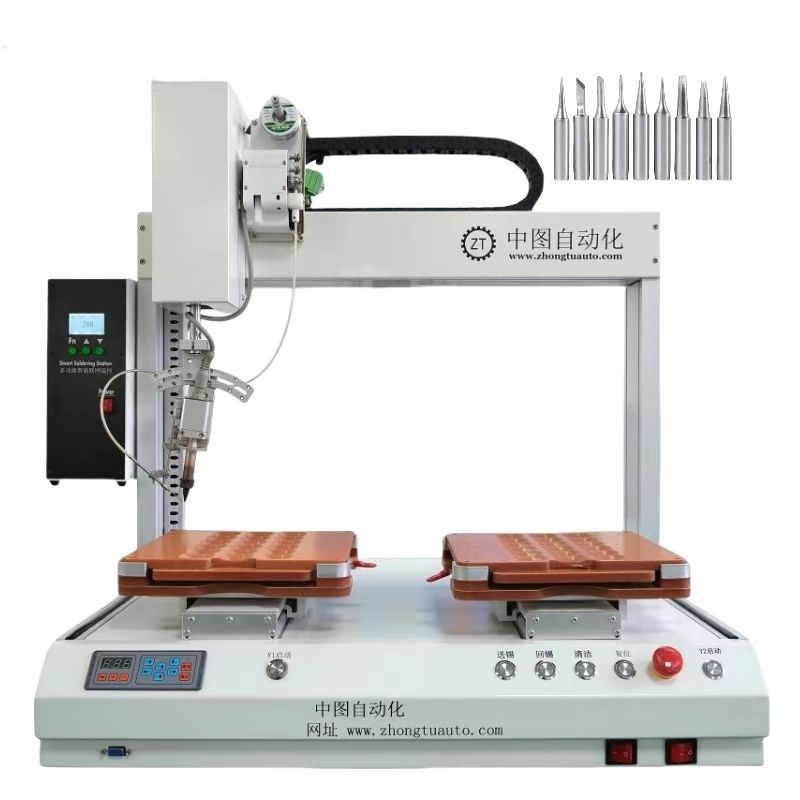

Machine à souder automatique ZT, Machine à souder automatique de qualité automobile, Précision 5A

ZT Machine de soudage automatique de qualité automobile - La précision rencontre la durabilité

Le principe de fonctionnement de la machine de soudage automatique comprend principalement les éléments clés suivants :

1. Système d'alimentation en étain :

• Mécanisme d'alimentation en étain : se compose généralement d'un moteur d'alimentation en étain, d'un rouleau d'alimentation en étain et d'un conduit de fil d'étain. Le moteur d'alimentation en étain fournit la puissance pour entraîner la rotation du rouleau d'alimentation en étain. Lorsque le rouleau tourne, le fil d'étain est tiré du rouleau de fil d'étain et est livré avec précision à la position de la tête de fer à souder via le guide de fil d'étain.

• Contrôle de l'alimentation en étain : Le système de contrôle de la machine de soudage automatique contrôle précisément la vitesse, la longueur et le temps d'alimentation en étain selon les procédures et paramètres prédéfinis. Par exemple, dans le soudage par points, il peut être nécessaire de transporter uniquement une petite quantité de fil d'étain ; Dans le cas du soudage par traînée, une alimentation en étain continue et stable est requise.

2. Système de chauffage :

• Corps chauffant : est le composant central de génération de chaleur, les corps chauffants courants sont le noyau chauffant en céramique, le noyau chauffant à haute fréquence, etc. Lorsque le courant traverse le corps chauffant, le corps chauffant convertit l'énergie électrique en énergie thermique, ce qui provoque le chauffage rapide de la tête de fer à souder.

• Contrôle de la température : Afin d'assurer la qualité et la stabilité du soudage, la machine de soudage entièrement automatique est équipée d'un système de contrôle de température précis. Le système est généralement composé d'un capteur de température, d'un circuit de contrôle de température et d'un contrôleur. Le capteur de température surveille la température de la tête de fer à souder en temps réel et renvoie le signal de température au contrôleur. Selon la valeur de température prédéfinie et le signal de température de retour, le contrôleur ajuste la puissance du corps chauffant via le circuit de contrôle de température, de sorte que la température de la tête de fer à souder soit maintenue dans la plage définie.

3. Système moteur :

• Bras robotique ou plateforme : Le système de mouvement de la machine de soudage entièrement automatique est responsable de l'entraînement de la tête de fer à souder et du mécanisme d'alimentation en étain pour se déplacer selon la trajectoire et la position prédéfinies. Il existe deux systèmes de mouvement courants : le bras robotique et la table. Le bras robotique peut réaliser un mouvement libre dans l'espace tridimensionnel et a une grande flexibilité, ce qui convient aux tâches de soudage complexes. La plateforme est généralement déplacée dans un plan et convient au soudage simple en ligne droite ou courbe.

• Contrôle du mouvement : Le contrôle du système de mouvement est réalisé par un contrôleur de mouvement spécial ou un système de contrôle. L'opérateur peut spécifier la trajectoire de soudage, la vitesse, le temps de résidence et d'autres paramètres de mouvement en programmant ou en réglant des paramètres. Selon ces paramètres, le contrôleur de mouvement contrôle précisément le mouvement du bras robotique ou de la plateforme pour assurer la précision et la cohérence du soudage.

4. Processus de soudage :

• Mouillage et diffusion : Lorsque la température de la tête de fer à souder atteint la température de soudage appropriée, le système d'alimentation en étain transmet le fil d'étain à la pointe de la tête de fer à souder, et le fil d'étain fond rapidement sous la chaleur de la tête de fer à souder, devenant une soudure liquide. La soudure liquide, sous l'action du flux, mouillera la surface métallique à souder et s'étalera sur la surface métallique. La fonction du flux est principalement d'éliminer l'oxyde sur la surface métallique, de réduire la tension superficielle de la soudure et d'améliorer la mouillabilité et la fluidité de la soudure.

• Liaison métallurgique : Avec la diffusion de la soudure, des réactions métallurgiques se produisent entre la soudure et le métal à souder, formant des composés intermétalliques, afin d'obtenir une liaison solide entre la soudure et le métal. Lorsque la soudure refroidit et se solidifie, un point de soudure fiable est formé.

5. Système de contrôle :

• Unité de contrôle principale : Le cerveau de la machine de soudage automatique, responsable de la coordination et du contrôle du travail des différents systèmes. L'unité de contrôle principale reçoit les signaux de retour des capteurs de température, des capteurs de mouvement, etc., et émet des commandes de contrôle selon les programmes et paramètres prédéfinis pour contrôler le travail du système d'alimentation en étain, du système de chauffage et du système de mouvement.

• Interface homme-machine : fournit une interface d'exploitation pratique pour l'opérateur. L'opérateur peut définir les paramètres de soudage, démarrer ou arrêter le processus de soudage et surveiller l'état du soudage via l'interface homme-machine. L'interface homme-machine adopte généralement un écran tactile, des boutons et d'autres moyens, faciles à utiliser.

 Paramètres du produit :

Spécification :

Photos détaillées :

Notre avantage :

1. Nous sommes des fabricants d'usine.

2. Réduire le coût global.

3. Améliorer le niveau d'automatisation.

4. Améliorer le niveau d'informatisation.

5. Améliorer le rendement du produit.


6. Fournir aux clients les solutions les plus avancées

Systèmes pour équipements d'automatisation.

1.  Qui sommes-nous ?
Nous sommes basés dans le Guangdong, en Chine, depuis 2015, il y a environ 50 à 200 personnes dans notre bureau.
2.  Comment pouvons-nous garantir la qualité ?
Toujours un échantillon de pré-production avant la production de masse ; Toujours une inspection finale avant l'expédition ;
3. Que pouvez-vous acheter chez nous ?
Machine à souder, machine de soudage par points de précision, distributeur de colle, machine à vis
4.  Pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs ?
Avec un service et des compétences ultra professionnels pour fournir des produits performants mais à prix compétitif, le succès du client est notre propre succès.
5.  Quels services pouvons-nous fournir ?
Conditions de livraison acceptées : FOB, CIF, EXW, FCA, CPT ; Devise de paiement acceptée : USD, EUR, HKD, CNY ; Type de paiement accepté : T/T, PayPal, Cash ;
6. Quelle est votre garantie pour le produit ? Comment la mettez-vous en œuvre ?
Nous offrons une garantie de 1 an pour la machine complète et une garantie de 3 ans pour la carte mère. Pour plus de détails, veuillez me contacter.
7.  Puis-je vous acheter des échantillons ?
Oui ! Vous êtes invités à passer une commande d'échantillon pour tester notre qualité et notre service supérieurs.
8. Êtes-vous juste une société commerciale ou une usine ?
Nous sommes un fabricant professionnel de machines d'automatisation depuis 2015.
