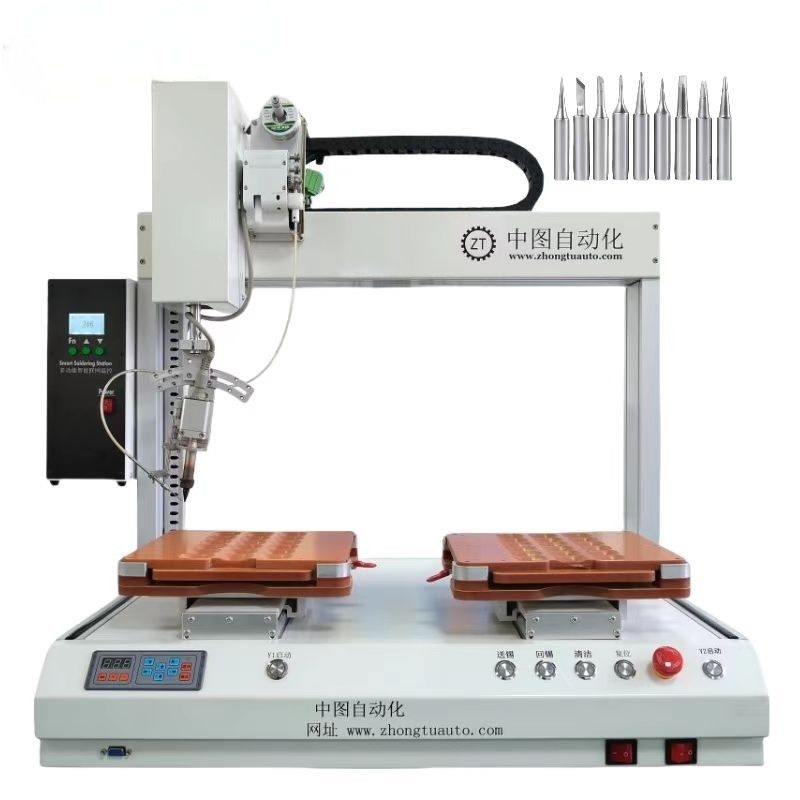

La machine de soudage automatique ZT de qualité automobile - précision et durabilité
Le principe de fonctionnement de la machine de soudage automatique comprend principalement les parties clés suivantes:
1Système d'alimentation en étain:
• Mécanisme d'alimentation en étain: il est généralement constitué d'un moteur d'alimentation en étain, d'un rouleau d'alimentation en étain et d'un conduit de fil d'étain.Quand le rouleau est tourné, le fil d'étain est retiré du rouleau de fil d'étain et est livré avec précision à la position de la tête de soudure à travers le guide du fil d'étain.
• Contrôle de l'alimentation en étain: le système de commande de la machine de soudure automatique contrôlera avec précision la vitesse, la longueur et le temps d'alimentation en étain selon les procédures et les paramètres prédéfinis.Par exempleDans le cas du soudage par traînée, une alimentation continue et stable de l'étain est requise.
2Système de chauffage:
• Corps de chauffage: est le composant central de la production de chaleur, le corps de chauffage commun a un noyau de chauffage en céramique, un noyau de chauffage à haute fréquence, etc.le corps chauffant convertit l'énergie électrique en énergie thermique, ce qui provoque une chauffage rapide de la tête de soudure.
• Contrôle de la température: pour assurer la qualité et la stabilité du soudage, la soudure entièrement automatique est équipée d'un système de contrôle de la température précis.Le système est généralement composé de capteurs de températureLe capteur de température surveille la température de la tête de soudure en temps réel et renvoie le signal de température au contrôleur.Selon la valeur de température prédéfinie et le signal de température de rétroaction, le régulateur régle la puissance du corps chauffant à travers le circuit de régulation de la température, de sorte que la température de la tête de soudure soit maintenue dans la plage définie.
3Système moteur:
• bras ou plateforme robotique:Le système de mouvement de la machine de soudure entièrement automatique est responsable de conduire la tête de fer et le mécanisme d'alimentation en étain à se déplacer selon la trajectoire et la position prédéfiniesIl existe deux systèmes de mouvement communs: bras robotique et table. Le bras robotique peut réaliser un mouvement libre dans l'espace tridimensionnel et a une grande flexibilité, ce qui convient aux tâches de soudage complexes.La plate-forme est généralement déplacée dans un plan et convient à la soudure simple droite ou courbe.
• Contrôle du mouvement: le contrôle du système de mouvement est réalisé par un contrôleur de mouvement ou un système de commande spécial.temps de séjour et autres paramètres de mouvement par programmation ou paramètres de réglageSelon ces paramètres, le contrôleur de mouvement contrôle précisément le mouvement du bras ou de la plateforme robotique pour assurer la précision et la cohérence du soudage.
4. procédé de soudage:
• Humidification et diffusion: lorsque la température de la tête de soudure atteint la température de soudage appropriée,le système d'alimentation en étain transmet le fil d'étain à l'extrémité de la tête de soudureLe fil d'étain fond rapidement sous la chaleur de la tête de soudure, devenant une soudure liquide.mouillera la surface métallique à souder et à étendre sur la surface métalliqueLa fonction du flux est principalement d'éliminer l'oxyde sur la surface métallique, de réduire la tension de surface de la soudure et d'améliorer la mouillabilité et la fluidité de la soudure.
• Liens métallurgiques: lors de la diffusion de la soudure, des réactions métallurgiques se produisent entre la soudure et le métal à souder, formant des composés intermétaux,afin d'obtenir une liaison solide entre la soudure et le métalLorsque la soudure se refroidit et se solidifie, un point de soudure fiable est formé.
5Système de commande:
• Unité de commande principale: C'est le cerveau de la machine de soudage automatique, chargé de coordonner et de contrôler le travail des différents systèmes.L'unité de commande principale reçoit des signaux de retour des capteurs de température, capteurs de mouvement, etc., et émet des commandes de commande selon des programmes et des paramètres prédéfinis pour contrôler le travail du système d'alimentation en étain, du système de chauffage et du système de mouvement.
• Interface homme-machine: offre une interface de fonctionnement pratique pour l'opérateur.et de surveiller l'état de soudage par l'interface homme-machineL'interface homme-machine adopte généralement l'écran tactile, les boutons et autres moyens, facile à utiliser.
Paramètre du produit:
|
Nom:
|
Robot de soudure automatique
|
Le lieu d'origine:
|
ShenZhen, en Chine
|
|
Industrie concernée:
|
Fabrication, SMT, DIP
|
Principaux points de vente:
|
Automatique
|
|
Vidéo d'inspection de sortie:
|
Fournit
|
Poids (kg):
|
65 kg
|
|
Type de commercialisation:
|
Nouveau produit 2024
|
Voltage:
|
220/110V 50 à 60 Hz
|
|
Période de garantie:
|
1 Oui
|
Les dimensions:
|
850*750*850 mm
|
|
Garantie des composants de base:
|
3 ans
|
Fil de soudure:
|
0.6 à 1,5 mm de fil de soudure
|
|
Composants de base:
|
PLC
|
Précision de la température
|
± 3°
|
|
Le pouvoir:
|
680 W
|
Vitesse d'alimentation de la soudure
|
1 à 50 mm/s
|
|
Le courant:
|
5A
|
Répétez la précision
|
± 0,02 mm
|
Les spécifications:
|
|
Le numéro de série de l'appareil doit être le suivant:
|
Le numéro de téléphone de la personne concernée:
|
Le numéro d'immatriculation du véhicule est le numéro de série.
|
Le numéro d'immatriculation du véhicule est le numéro de série.
|
Équipement électriquePersonnalisation
|
|
|
|
|
200/400 W
|
Pour les appareils à commande numérique
|
|
Plage de température de chauffage
|
|
Numéro d'axe de la machine
|
|
|
|
|
Vitesse maximale de déplacement
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Capacité du fichier d'enseignement
|
256 Mo, jusqu'à 999 fichiers, fichier unique jusqu'à 1000 points
|
|
|
|
|
|
|
|
|
|
|
|
|
600*750*850
|
800*750*850
|
850*750*850
|
1000*750*850
|
|
Des photos détaillées:
Notre avantage:
1Nous sommes des fabricants d'usine.
2.Réduire le coût global.
3Améliorer le niveau d'automatisation.
4.Améliorer le niveau d'informatisation.
5.Améliorer le rendement des produits.
6. Fournir aux clients les produits les plus avancés
Solution de système pour les équipements d'automatisation.
Nos services:
|
Pré-vente
|
À vendre |
|
|
1- Introduction du produit,
2.Communication technique,
3- Un service de conseil à distance.
|
1- Montrez le produit,
2. expliquer en détail l'utilisation du produit.
3Répondre aux questions des clients.
|
1- Un service vidéo de support.
2.L'ensemble de l'équipement est garanti pendant 1 an;
3.Le rail de guidage/le moteur/les pièces de commande sont garantis pendant 3Des années.
|
FAQ:
1Qui sommes-nous?
Nous sommes basés à Guangdong, en Chine, à partir de 2015, il y a au total environ 50-200 personnes dans notre bureau.
2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production avant la production en série; une inspection finale avant expédition;
3. que pouvez-vous acheter chez nous?
La machine à souder, la machine à souder en point de précision, le distributeur de colle, la machine à vis
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Avec un service ultra professionnel et des compétences pour fournir des produits de haute performance mais à prix compétitif, le succès du client est notre propre succès.
5. quels services pouvons-nous fournir?
Les conditions de livraison acceptées: FOB, CIF, EXW, FCA, CPT; la devise de paiement acceptée: USD, EUR, HKD, CNY; le type de paiement accepté: T/T, PayPal, en espèces;
6.Quelle est votre garantie pour le produit?
Nous fournissons une garantie d'un an pour la machine unitaire et une garantie de 3 ans pour la carte principale. Pour plus de détails, veuillez me contacter.
7.Puis-je acheter des échantillons de vous?
Vous êtes invités à commander des échantillons pour tester notre qualité et notre service supérieurs.
8.Vous êtes juste une société commerciale ou une usine?
Nous sommes un fabricant professionnel de machines d'automatisation depuis 2015.
